Flavent Wohnraum Be-/Entlüfter
Artikelnummer:

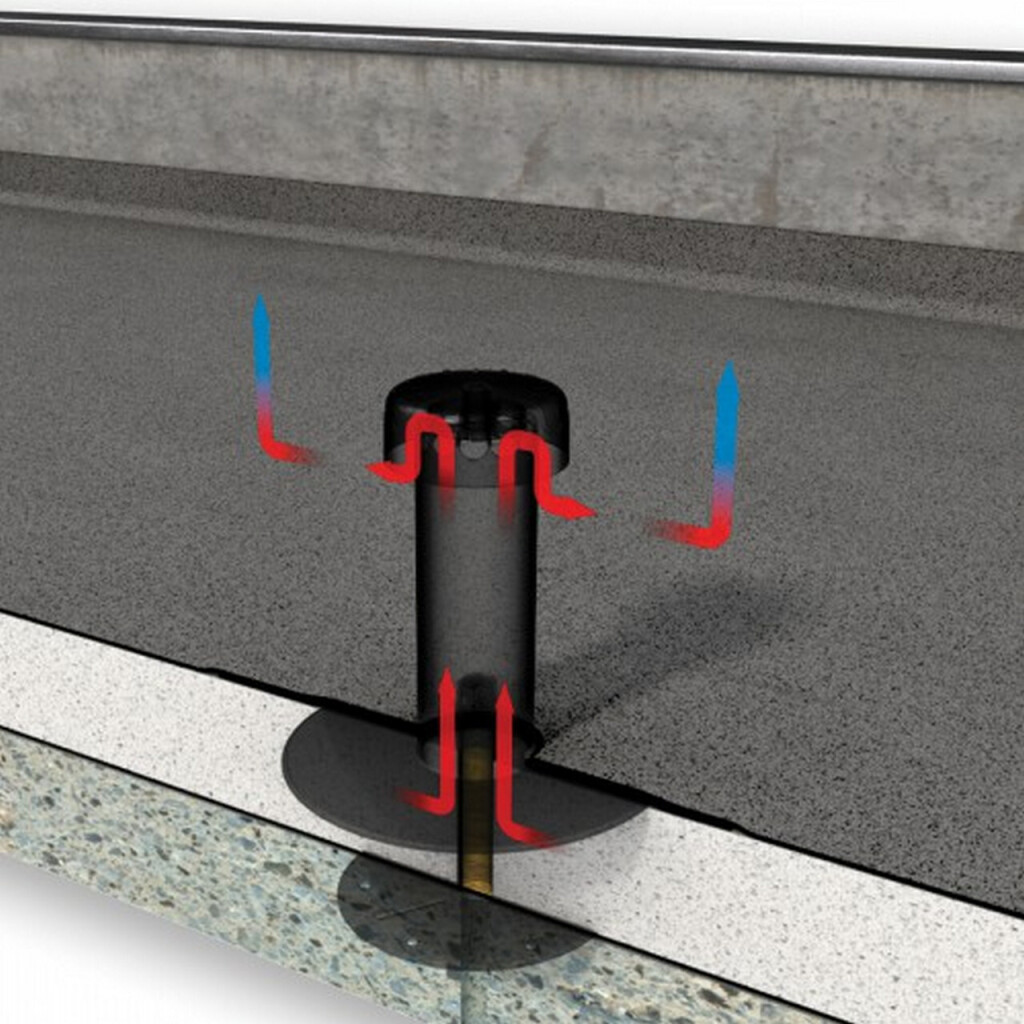

Der Wohnraum Be-/Entlüfter ist als einteiliger Lüfter für Kaltdächer oder als Oberteil für zweiteiligen Lüfter für Warmdächer geeignet.
- Optimale Lüftungseigenschaften
- Schlanke Geometrie reduziert Kernbohrdurchmesser
- Oberrohre flexibel verlängerbar für Gründachaufbauten oder Umkehrdächer
- Modular einsetzbar
- Einsetzbar für alle Dämmstoffdicken in Verbindung mit den passgenauen Dämmpaket-Rohrverlängerungen
Produktbeschreibung
Die bewährten Flavent Wohnraum Be-/Entlüfter ungedämmt sind die wirtschaftliche Lösung zur Flachdach Be-/Entlüftung. Die Flavent Wohnraum Be-/Entlüfter eignen sich zur motorischen Entlüftung in Küche und Bad nach DIN 18017 als auch zur Abwasserrohrbelüftung nach DIN 1986-100. Als einteilige Ausführung für belüftete Dachkonstruktionen oder zweiteilig in Kombination mit dem senkrechten Flavent Dachablauf ungedämmt als Lüfterunterteil. Die Lüfter sind wahlweise mit Hart-PVC Flansch, Bitumenmanschette oder Klemmflansch (zum Einsatz in Verbindung mit Kunststoffdichtungsbahnen) in verschiedenen Durchmessern erhältlich und eignen sich optimal in Verbindung mit Bitumen- oder PVC-Dachbahnen. Mit dem Flavent Rohrbogen-Set lassen sich die Lüfter zu Kabeldurchführungen umrüsten.
Anwendung

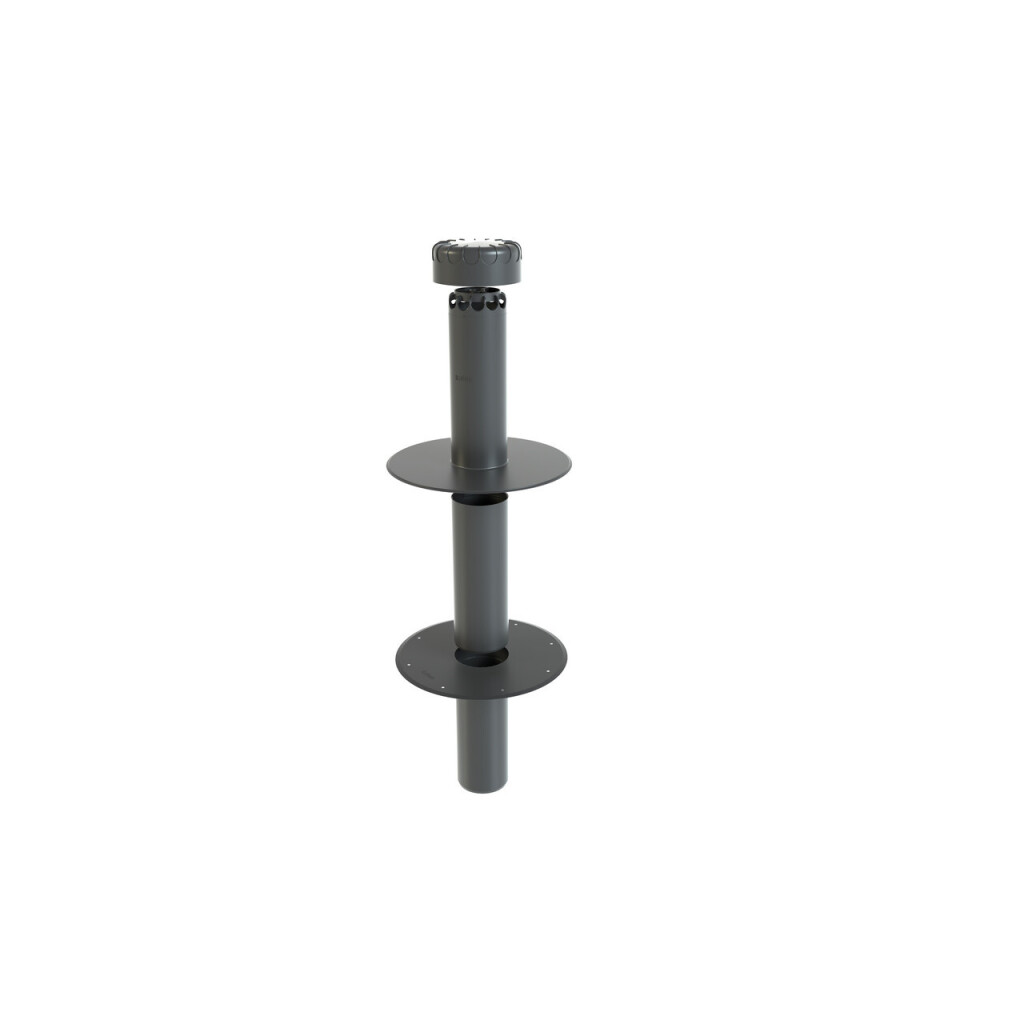

- Einteiliger Einsatz für Kaltdächer oder als Lüfteroberteil für Warmdächer

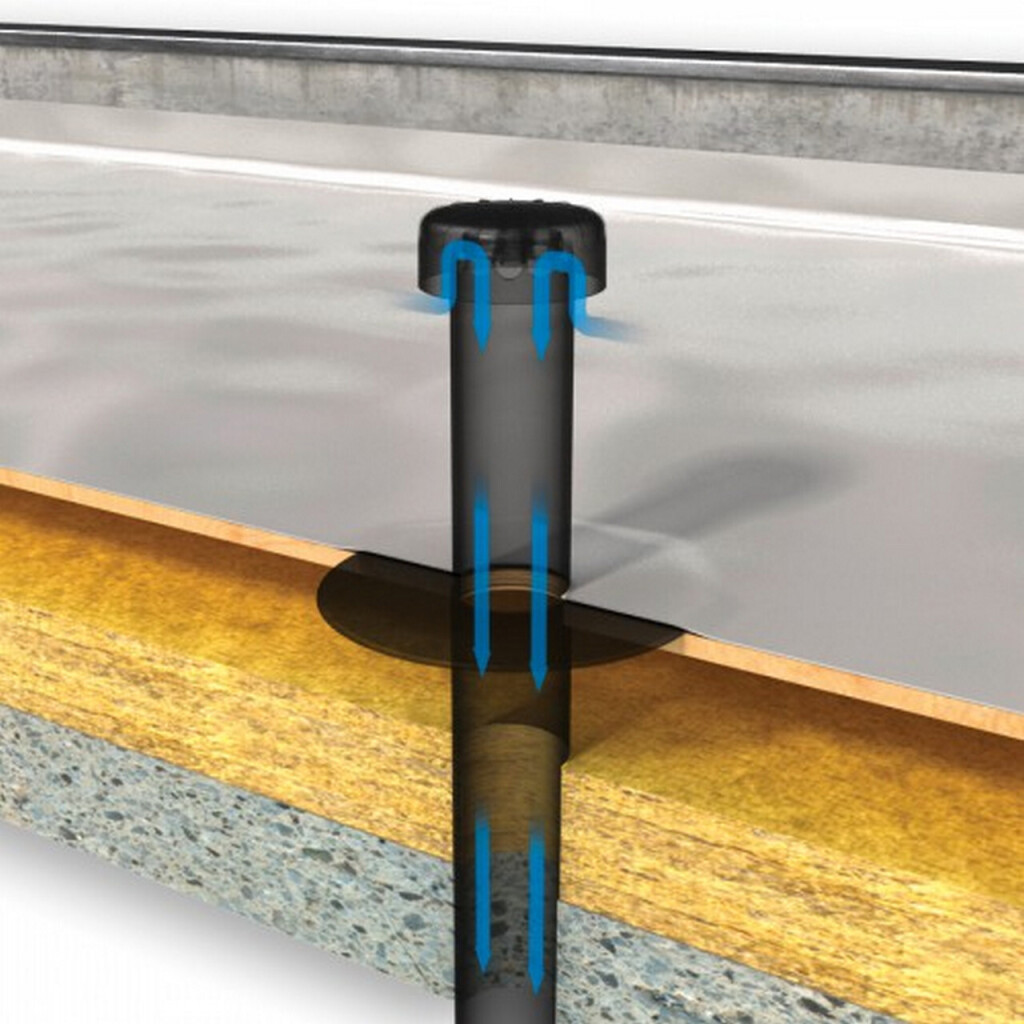

- Motorische Raumentlüftung von Küche und Bad nach DIN 18017
- Abwasserrohrbelüftung nach DIN 1986-100
Verlegehinweis
- Zweiteilige Aufbauten und Rohrverlängerungen sind mit Tangit PVC-Verbundklebstoff zu verkleben.
- Bitte beachten Sie, dass die Mindesthöhe 15 cm von Bewuchsoberkante bis zur Lüftermündung eingehalten wird.
- Bei Anschlussflächen / Flanschen muss die Einklebefläche frei von Fett, Verunreinigungen und Feuchtigkeit sein.
- Für den Klemmanschluss sind ausschließlich homogene Kunststoffdichtungsbahnen zu verwenden, vlieskaschierte Bahnen sowie Bahnen mit Armierungseinlagen sind nicht geeignet.
- Bei folgenden Dämmstoffdicken ist eine Rohrverlängerung notwendig: > 195 mm (DN 75), > 275 mm (DN 110), > 235 mm (DN 125), > 250 mm (DN 160).
- Die Montage- und Verarbeitungshinweise in der Verlegeanleitung Flavent Flachdachdurchgänge sind zwingend zu beachten.
Technische Daten
| Brandverhalten | EN 13501-1: E-Klasse |
| UV-Beständigkeit, DIN EN 1253-1 | Bestanden |
| Temperaturbeständigkeit | -40 °C bis +80 °C |
| Beständigkeit | verrottungsstabil, witterungs-, frost- und alterungsbeständig |

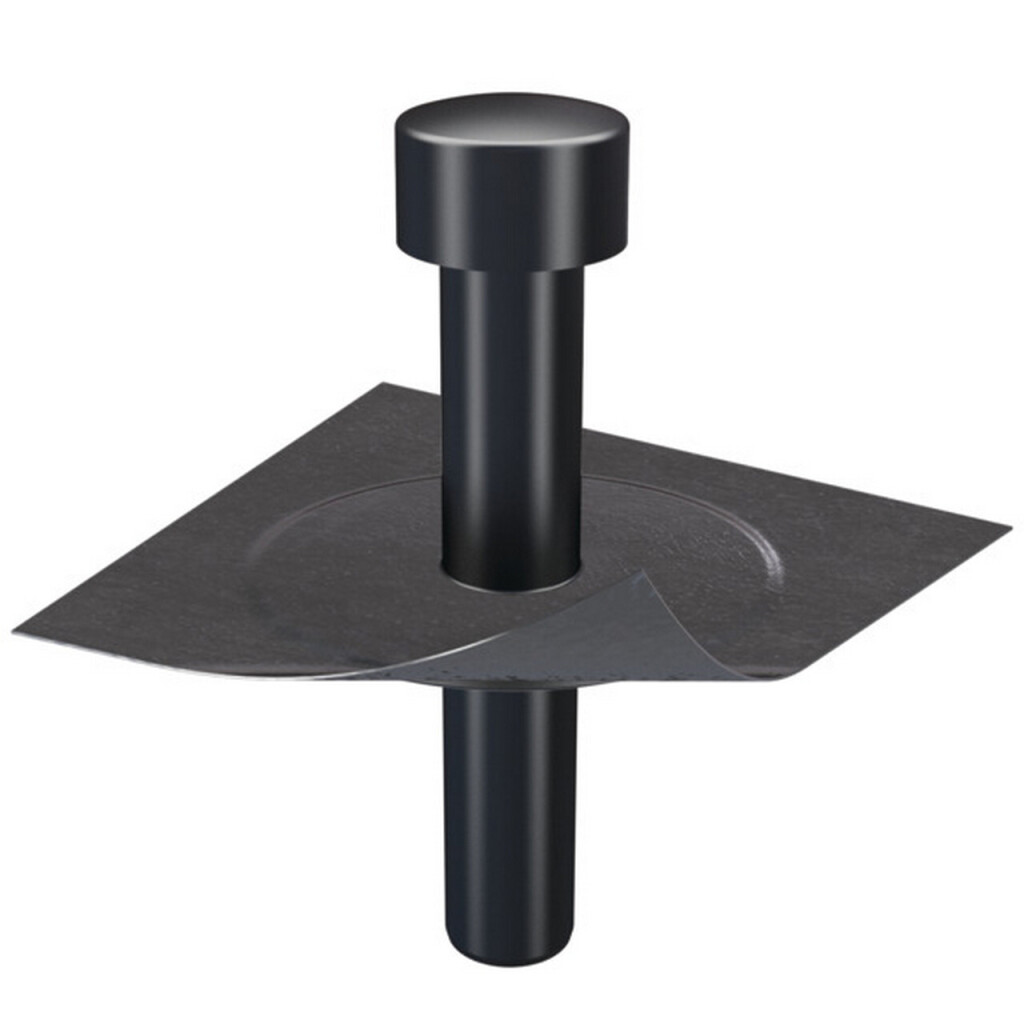

| Bitumen-Manschette | 500 x 500 mm |
Eigenschaften
| Artikel-Nr | KF6041 |
| Material | Hart-PVC-U |
| Material Beschreibung | Versprödungsfreier Spezial-Kunststoff |
| Farbe | schwarz |
| Dachtyp | Flachdach |
| Kategorie | einteiliger Wohnraum Be- und Entlüfter |
| Produktfamilie | Flavent |
| Länge | 235 mm (Unterrohr), 260 mm (Oberrohr bis Außenkante Haube) |
| Durchmesser | 285 mm (Flansch), 75 mm (Rohr) |
| Kernbohrung | 95 mm |
| Gesamtdruckverlust | 453,7 Pa (bei Luftstrom 60 l/s) |
| Lüftungsquerschnitt | 38 cm² |
| Gewicht | 2,42 kg |
Verpackung
| Kartonmenge | 5 Stück |
| Palettenmenge | 25 Stück |
| Verpackungsgewicht | 12,10 kg |
