Flavent Pro Lüfteroberteil

Artikelnummer:

Das Lüfteroberteil wird für zweiteilige Ausführungen bei wärmegedämmten Flachdächern eingesetzt.

Herausragende Lüftungswerte
Wärmegedämmt zur Kondensatvermeidung
Regenhaube mit abnehmbarem Deckel
Aus hochwertigen, UV- und hitzebeständigen Materialien
Sichere und einfache Montage mit vorgefertigten Original-Manschetten ohne unterseitige Vlieskaschierung

Zum Produktvideo

Produktbeschreibung

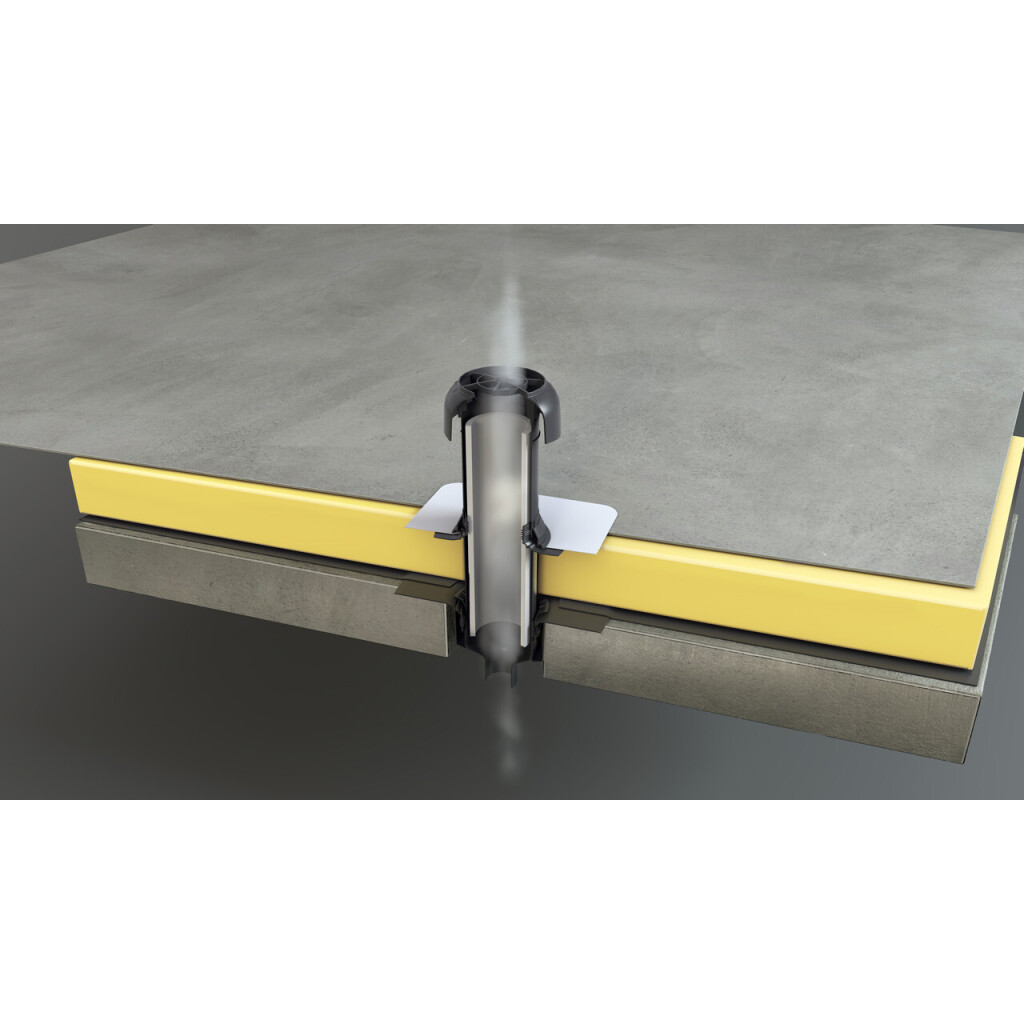

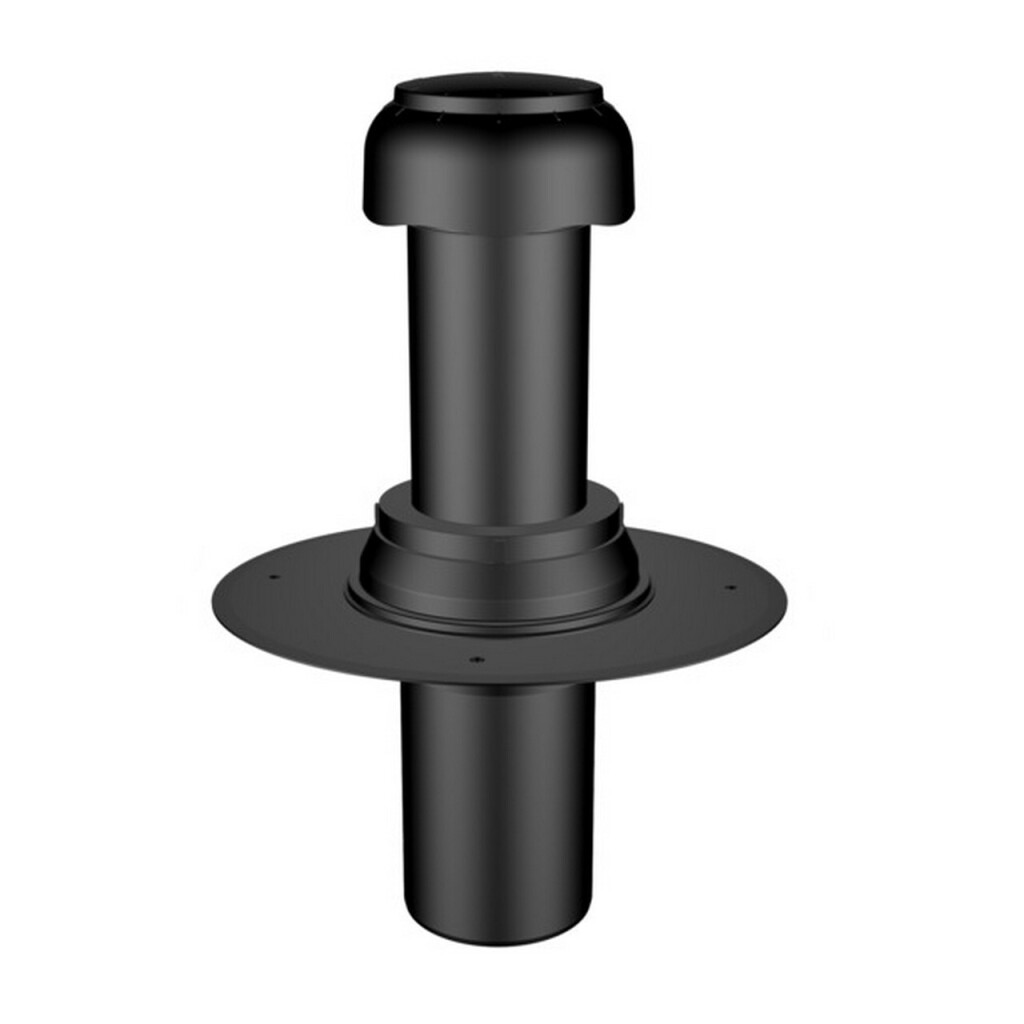

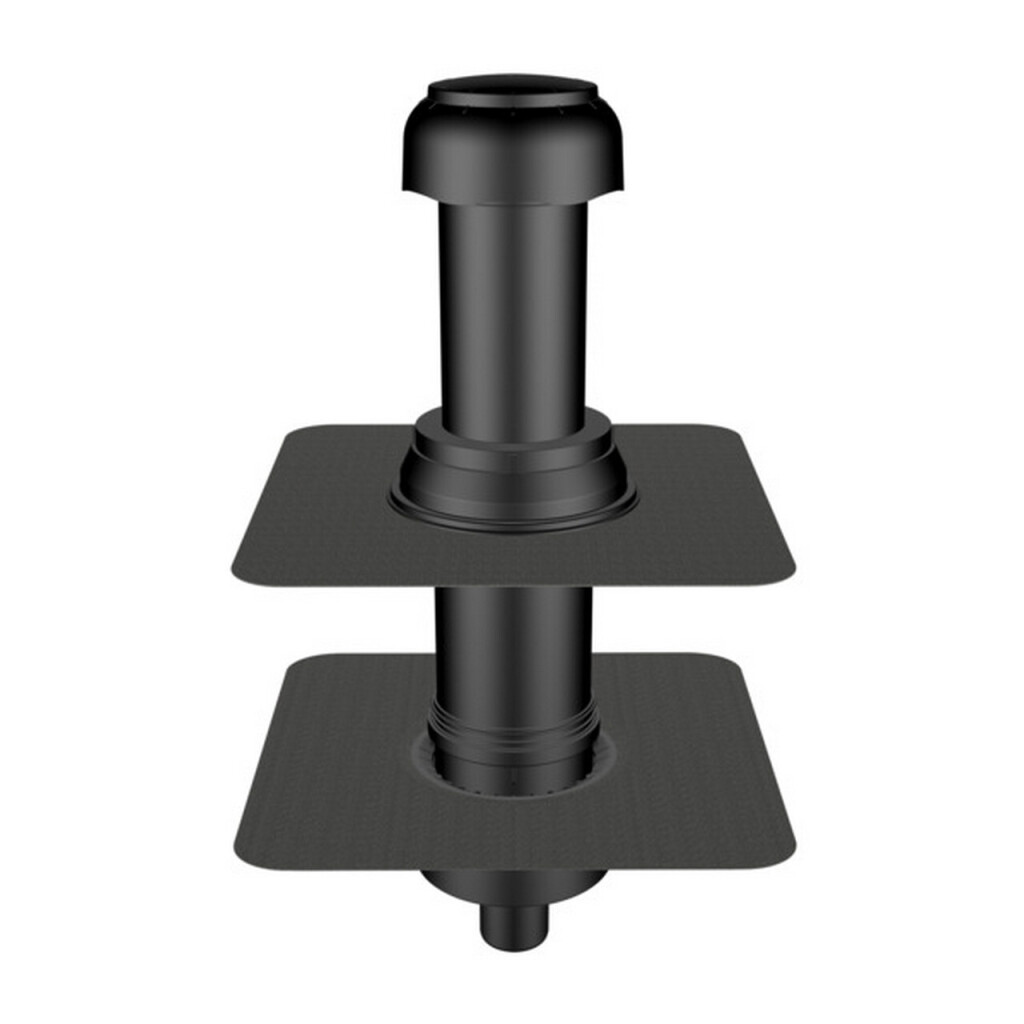

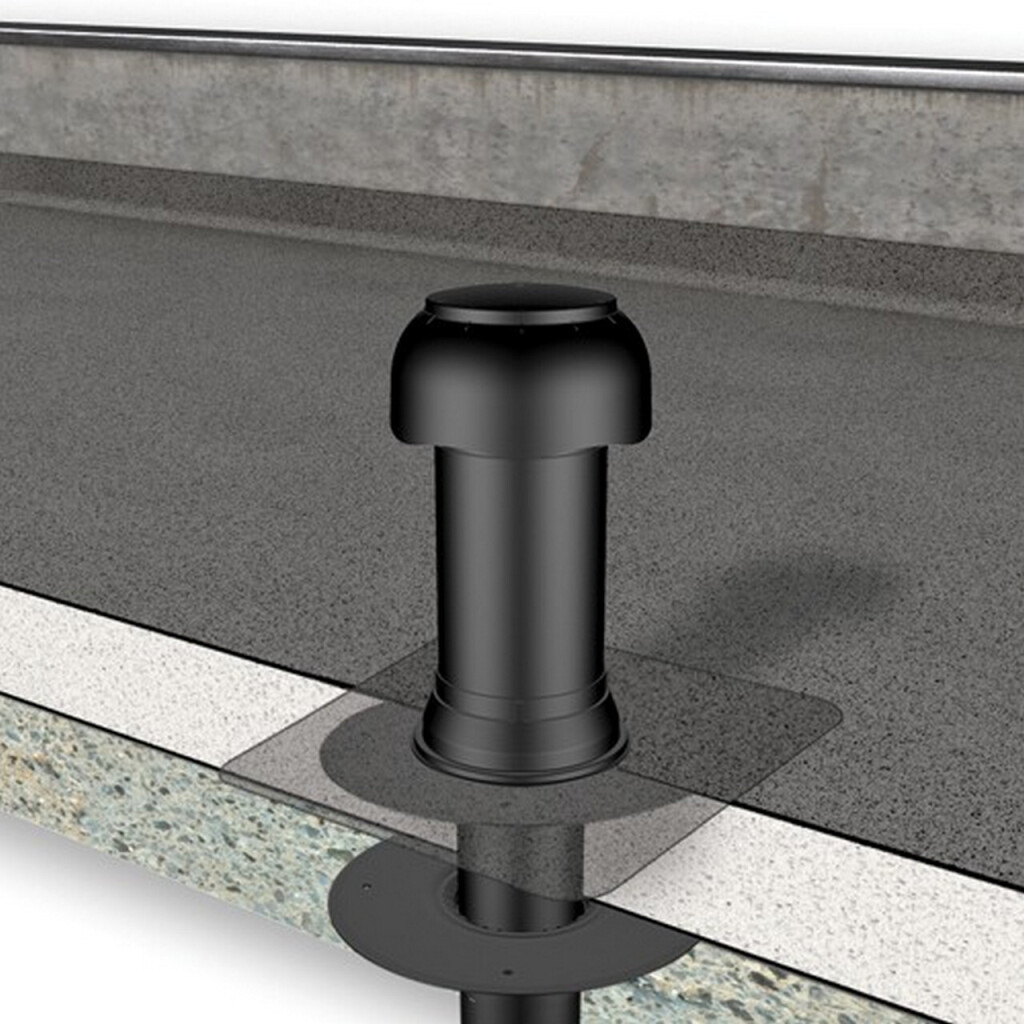

Das Flavent Pro Lüfteroberteil wird in Kombination mit dem einteiligen Flavent Pro Dachablauf als Unterteil für zweiteilige Wohnraum Be- und Entlüfter bei gedämmten Flachdachkonstruktionen eingesetzt. Der gedämmte Flavent Pro Wohnraum Be- und Entlüfter vermeidet Kondensat, ist strömungstechnisch optimiert und besticht durch eine hervorragende Lüftungsleistung. Er eignet sich sowohl zur motorischen Raumentlüftung als auch zur Abwasserrohrbelüftung. Er führt Luft und Feuchtigkeit nach außen ab und sorgt für ein angenehmes Raumklima. Das Lüfteroberteil ist mit einer Regenhaube mit abnehmbarem Deckel zur Erfüllung der Vorgaben gemäß DIN 1986-100 ausgestattet. Das Lüfteroberteil kann standardmäßig für Dämmstoffhöhen von 50 - 340 mm eingesetzt werden, für höhere Dämmstoffstärken steht optional eine Dämmpaket-Verlängerung zur Verfügung. Diese verlängert um ca. 110 mm und ist beliebig mit sich selbst verlängerbar.

Anwendung

Motorische Raumentlüftung von Küche und Bad nach DIN 18017 oder kontrollierte Wohnraumlüftung
Abwasserrohrbelüftung nach DIN 1986-100
Oberteil von zweiteiligen Ausführungen bei wärmegedämmte Flachdachkonstruktionen
Für Dämmstoffdicken von 50 bis 340 mm

Verlegehinweis

Zum Schutz der Durchdringung ist die Flächenbahn entsprechend den Vorgaben des Bahnenherstellers gegen horizontale Kräfte zu befestigen.
Die Flächenbahn der Dachabdichtung kann unterhalb der vliesfreien Anschlussmanschette verlegt werden.
Bei der Verwendung als Abwasserrohrbelüfter müssen die Wärmedämmeinsätze aus dem Oberrohr entfernt werden und der Schraubdeckel der Regenhaube ist zu demontieren.
Dachausschnitt Wärmedämmung sollte 17 cm betragen.
Die Montage- und Verarbeitungshinweise in der Verlegeanleitung Flavent Pro Flachdachdurchgänge sind zwingend zu beachten.

Technische Daten

Material	PPO
Farbe	schwarz
Brandverhalten	EN 13501-1: E
Druckverlust	3,0 Pa ( bei Luftstrom 15 l/s), 11,8 Pa (bei Luftstrom 30 l/s), 46,5 Pa (i Luftstrom 60 l/s)
UV-Beständigkeit, DIN EN 1253-1	bestanden
Kernbohrung	190 mm (ohne Wärmedämmhülse)
Anschlussmöglichkeit	Bitumen und Kunststoff

Eigenschaften

Artikel-Nr	KF7020-710
Dachtyp	Flachdach
Kategorie	Lüfteroberteil für zweiteiligen Wohnraum Be- und Entllüfter
Produktfamilie	Flavent Pro
Breite	490 mm
Länge	274 + 417 mm (Unter- und Oberrohr)
Durchmesser	75/ 110 mm
Gewicht	2.212 KG
