Flavent Dachdurchführungs-Set
Artikelnummer:

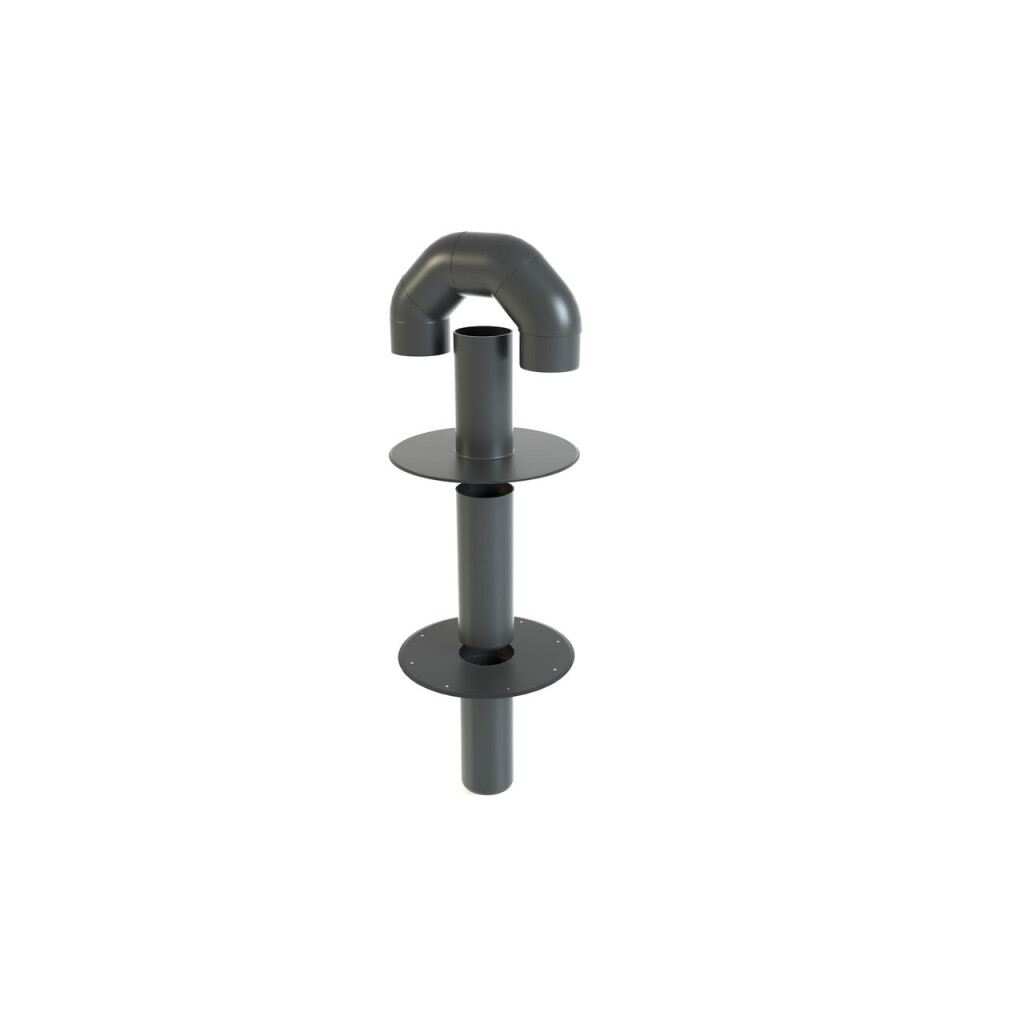

Das Dachdurchführungs-Set ist als einteilige Ausführung für Kaltdächer oder als Oberteil für zweiteilige Kombinationen zur Durchführung von Kabeln und Energieleitungen geeignet.
- Schlanke Geometrie reduziert Kernbohrdurchmesser
- Oberrohre flexibel verlängerbar für Gründachaufbauten oder Umkehrdächer

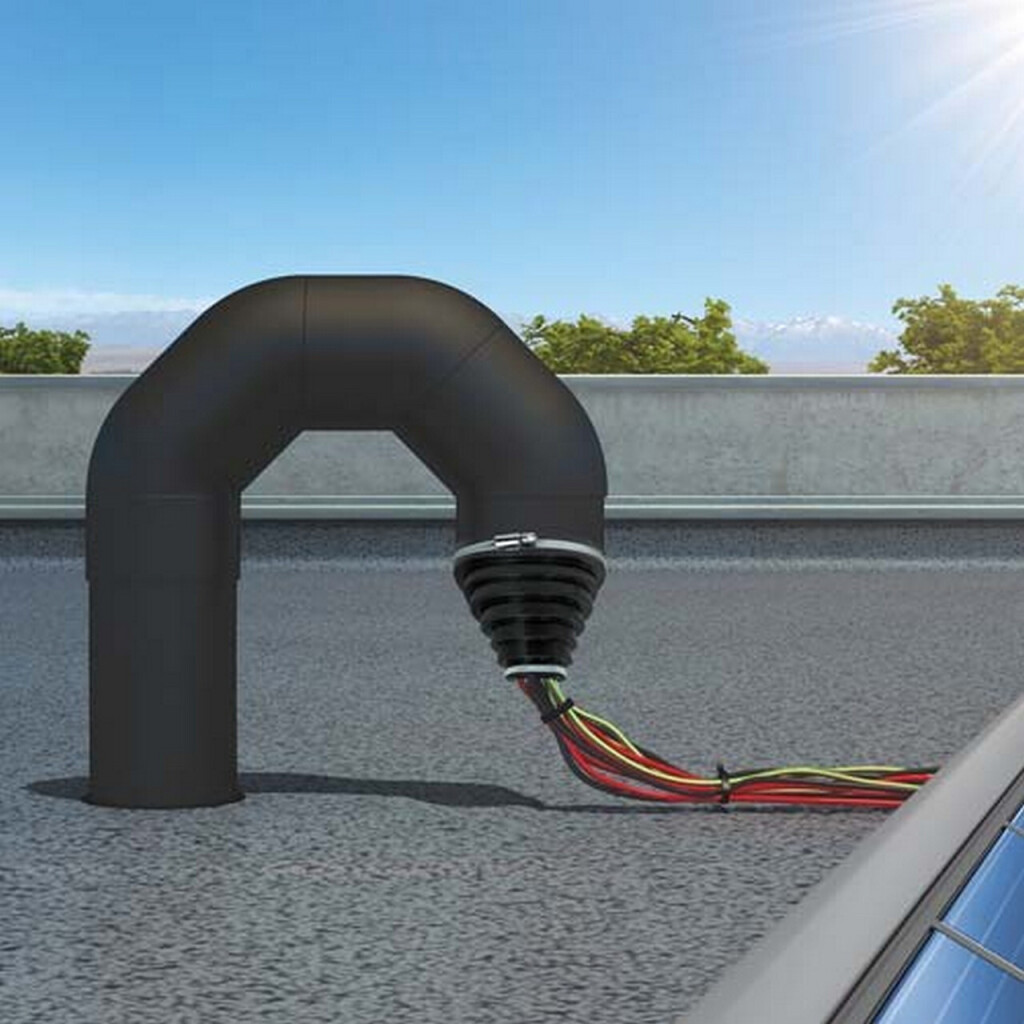

- Ergänzende EPDM-Stufenmanschette zur Abdichtung der Leitungsdurchführung
- Einsetzbar für alle Dämmstoffdicken in Verbindung mit den passgenauen Dämmpaket-Rohrverlängerungen
Produktbeschreibung

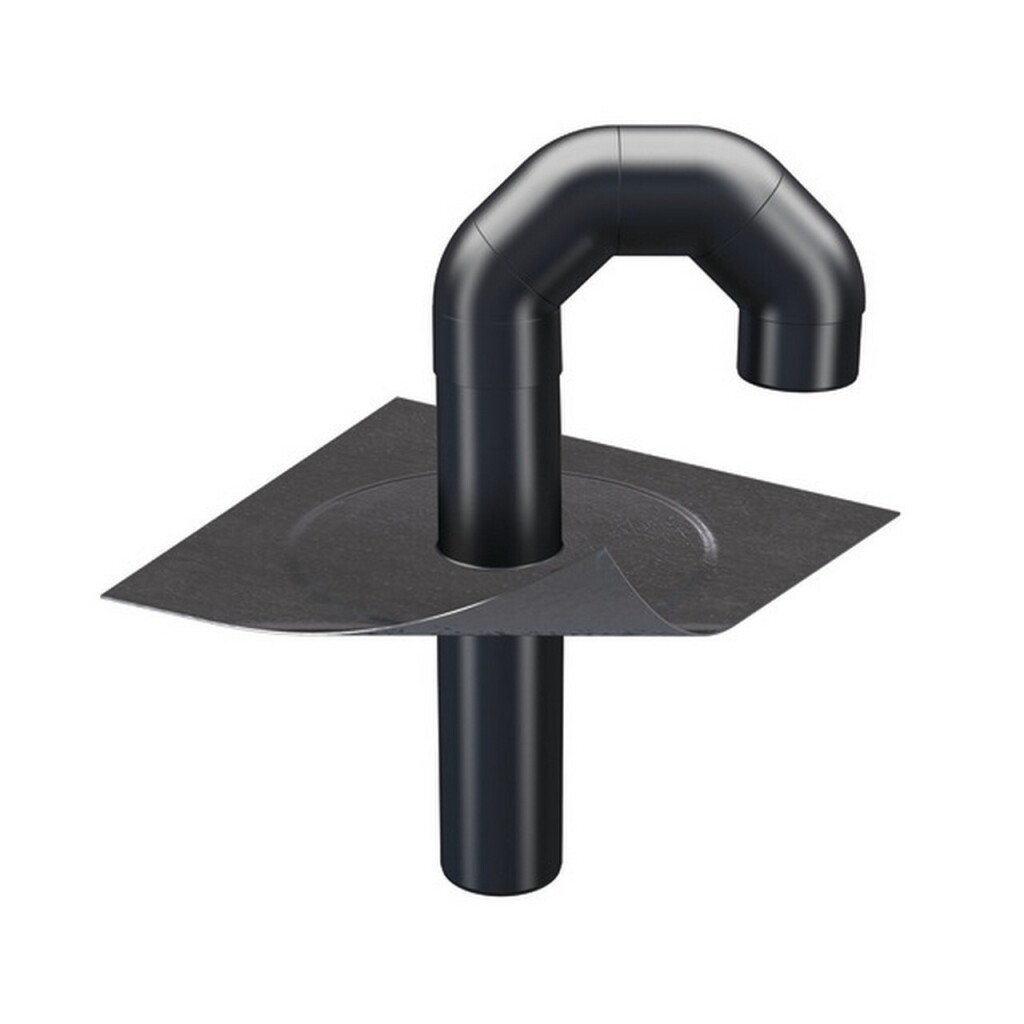

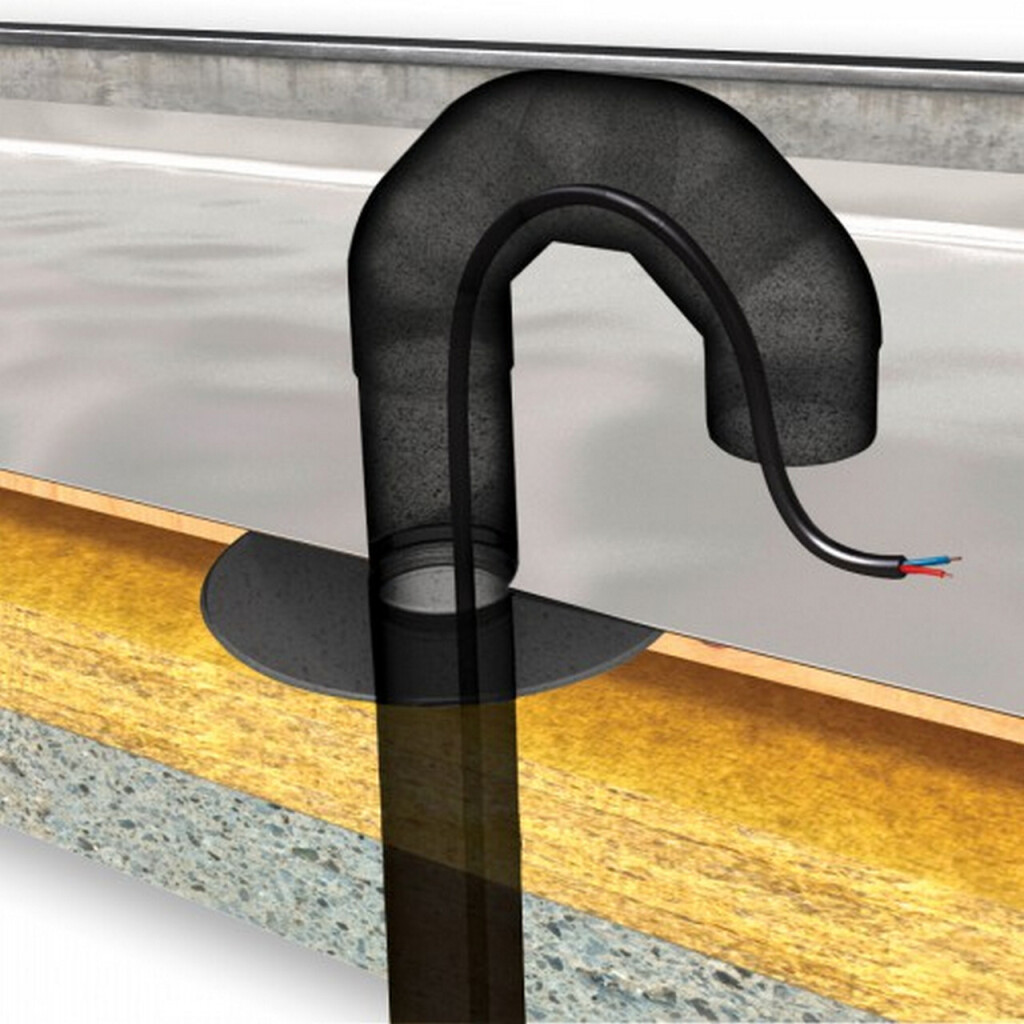

Das Flavent Dachdurchführungs-Set bietet die optimale Lösung zur wasserdichten Durchführung von Energieleitungen (z.B. Kabel von Photovoltaikanlagen, Antennen, Satelliten u.v.m.) durch Flachdachabdichtungen. Die Sets sind mit Hart-PVC Flansch oder mit vorkonfektionierter Bitumenmanschette verfügbar und eignen sich optimal in Verbindung mit Bitumen- oder PVC-Dachbahnen. Zur Abdichtung der Leitungsdurchführung empfehlen wir den Einsatz der flexiblen EPDM-Manschette.
Anwendung
- Durchführung von Energieleitungen durch Flachdachabdichtungen
- Als einteilige Dachdurchführung für Kaltdächer
- Als Oberteil für zweiteilige Dachdurchführungen für Warmdächer
Verlegehinweis
- Zweiteilige Aufbauten und Rohrverlängerungen sind mit Tangit PVC-Verbundklebstoff zu verkleben.
- Bitte beachten Sie, dass die Mindesthöhe 15 cm von Bewuchsoberkante bis zur Lüftermündung eingehalten wird.
- Bei Anschlussflächen/Flanschen muss die Einklebefläche frei von Fett, Verunreinigungen und Feuchtigkeit sein.
- Bei folgenden Dämmstoffdicken ist eine Rohrverlängerung notwendig: > 195 mm (DN 75), > 275 mm (DN 110), > 235 mm (DN 125).
- Die Montage- und Verarbeitungshinweise in der Verlegeanleitung Flavent Flachdachdurchgänge sind zwingend zu beachten.
Technische Daten
| Brandverhalten | EN 13501-1: E-Klasse |
| UV-Beständigkeit, DIN EN 1253-1 | Bestanden |
| Temperaturbeständigkeit | -40 °C bis +80 °C |
| Beständigkeit | verrottungsstabil, witterungs-, frost- und alterungsbeständig |
| Bitumen-Manschette | 500 x 500 mm |
Eigenschaften
| Artikel-Nr | KF6911 |
| Material | Hart-PVC-U |
| Material Beschreibung | Versprödungsfreier Spezial-Kunststoff |
| Farbe | schwarz |
| Dachtyp | Flachdach |
| Kategorie | Dachdurchführungs-Set |
| Produktfamilie | Flavent |
| Lieferumfang | 4 Bögen je 45°, lose beigelegt |
| Länge | 235 mm (Unterrohr), 350 mm (Oberrohr bis Außenkante Bogen) |
| Durchmesser | 285 mm (Flansch), 75 mm (Rohr) |
| Kernbohrung | 95 mm |
| Lüftungsquerschnitt | 38 cm² |
| Gewicht | 2,19 kg |
| Dämmstoffdicke | 0-195 mm |
Verpackung
| Kartonmenge | 1 Stück |
| Palettenmenge | 18 Stück |
| Gewicht | 2,19 kg |
