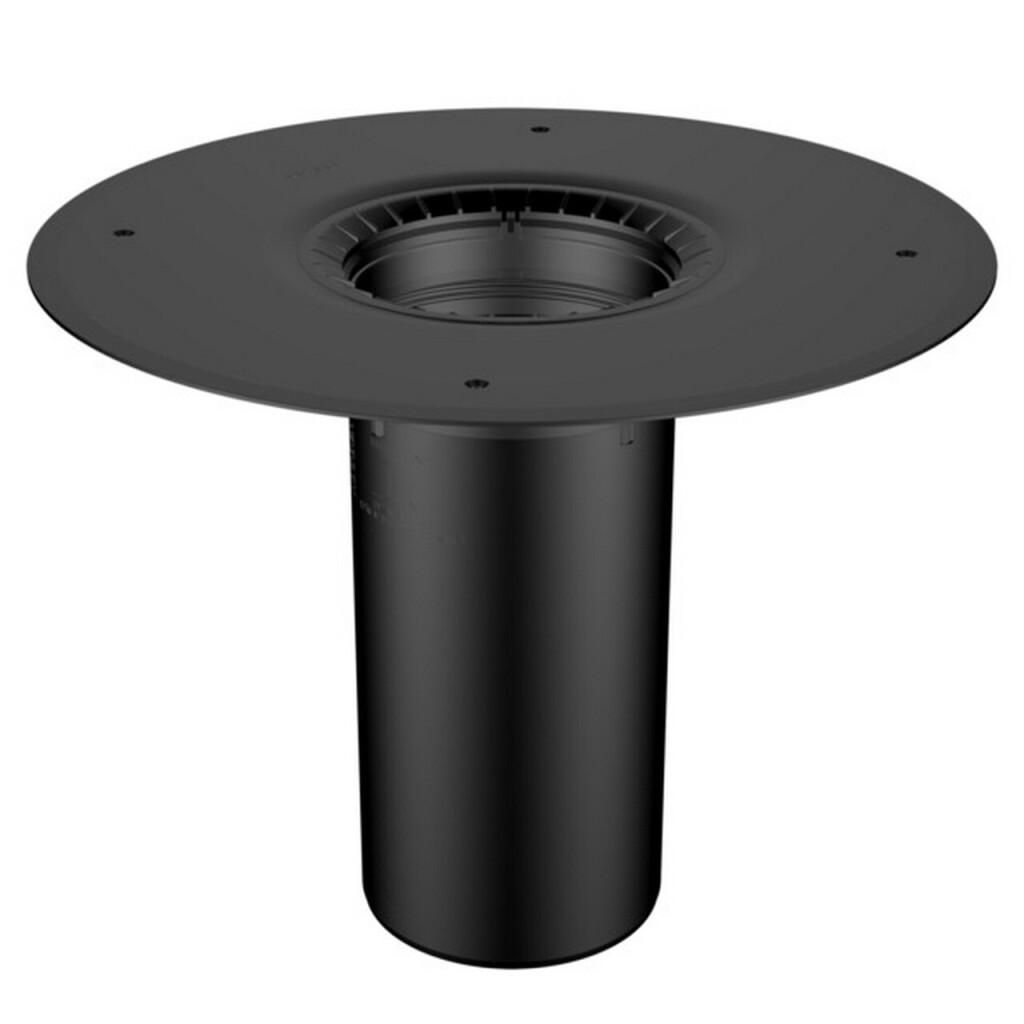

Flavent Pro Aufstockelement
Artikelnummer:
Das Aufstockelement wird als Oberteil für zweiteilige Dachabläufe bei wärmegedämmten Flachdächern eingesetzt.
- Patentierte Einlaufgeometrie mit herausragenden Ablaufwerten
- Aus hochwertigen, UV- und hitzebeständigen Materialien
- Sichere und einfache Montage mit vorgefertigten Original-Manschetten ohne unterseitige Vlieskaschierung
- 10-jährige Funktionsgarantie auf die wasserdichte Verbindung des Dachablaufes und der werksseitig vorkonfektionierten Anschlussmanschette
- TÜV Bauart geprüft und überwacht
Produktbeschreibung

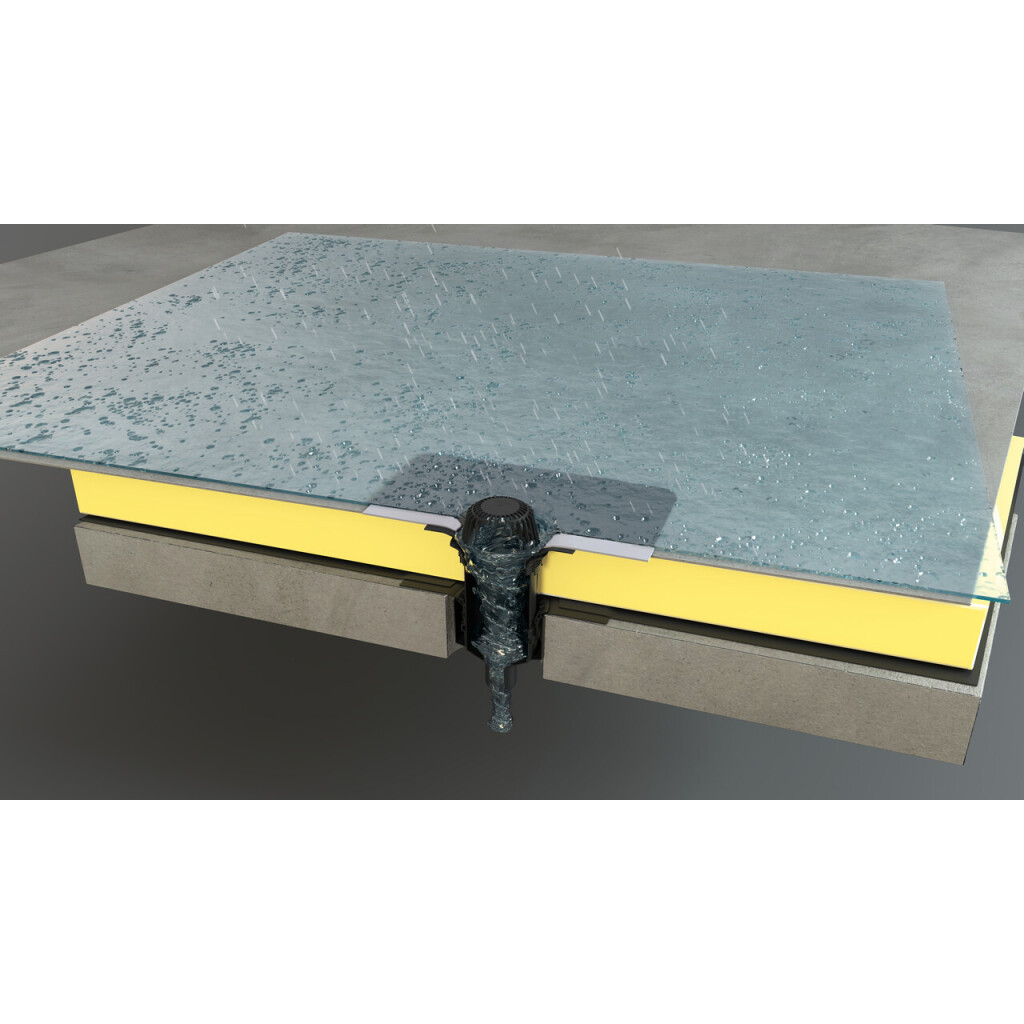

Das Aufstockelement wird in Kombination mit dem Dachablauf als zweiteiliger Dachablauf zur Entwässerung wärmegedämmte Flachdachaufbauten eingesetzt. Durch die strömungsoptimierte Geometrie von Flansch und Laubfang liegt die Ablaufleistung der Flavent Pro Dachabläufe deutlich über den normativen Vorgaben der Freispiegelentwässerung gemäß DIN EN 1253. In der Folge werden weniger Dachabläufe zum sicheren Entwässern von Flachdächern benötigt. Dank der aufgeprägten Skalierung kann das Aufstockelement einfach der individuellen Dämmstoffhöhe angepasst werden. Bei höheren Dämmstoffdicken (> 430 mm) stehen ergänzende Dämmpaket-Rohrverlängerung zur Verfügung. Das Aufstockelement wird universell für alle Durchmesser eingesetzt und passt zu allen senkrechten Flavent Pro Dachabläufen. In Kombination mit dem Flavent Pro Notüberlaufsstutzen als Anstauelement kann eine Notentwässerung erstellt werden.
Anwendung
- Zur Freispiegel- oder Notentwässerung (innenliegend)
- Oberteil für zweiteilige Ausführungen bei Warmdächern
- Für Dämmstoffdicken von 70 bis 430 mm
- Für alle Dächer mit Bitumen- oder Kunststoffbahnen
Verlegehinweis
- Zum Schutz der Durchdringung ist die Flächenbahn entsprechend den Vorgaben des Bahnenherstellers gegen horizontale Kräfte zu befestigen
- Für den PPO Klemm- und Schweißflansch sind ausschließlich homogene Kunststoffdichtungsbahnen zu verwenden, vlieskaschierte Bahnen sowie Bahnen mit Armierungseinlagen sind nicht geeignet. Beim Einklemmen ist unbedingt die auf dem Flansch aufgebrachte Dickenskala zu beachten
- Die Flächenbahn der Dachabdichtung kann unterhalb der vliesfreien Anschlussmanschette verlegt werden
- Beim Aufschweißen einer Bitumenbahn auf den PPO Klemm- und Schweißflansch bitte beachten, dass nur die Bitumenbahn erwärmt werden darf (Flansch anrauen)
- Dachausschnitt Wärmedämmung sollte 17 cm betragen
- Die Montage- und Verarbeitungshinweise in der Verlegeanleitung Flavent Pro Flachdachdurchgänge sind zwingend zu beachten
Technische Daten
| Brandverhalten | EN 13501-1: E-Klasse |
| UV-Beständigkeit, DIN EN 1253-1 | Bestanden |
| Temperaturbeständigkeit | -40 °C bis +80 °C |
| Beständigkeit | verrottungsstabil, witterungs-, frost- und alterungsbeständig |
| Anschlussmöglichkeit | Bitumenbahnen oder Kunststoffbahnen (ohne Vlies) |
Eigenschaften
| Artikel-Nr | KF7300 |
| Material | PPO / ABS |
| Material Beschreibung | Versprödungsfreier Spezial-Kunststoff |
| Farbe | schwarz |
| Dachtyp | Flachdach |
| Kategorie | Aufstockelement für senkrechte Flavent Pro Dachabläufe |
| Produktfamilie | Flavent Pro |
| Länge | 500 mm (Unterrohr bis Flansch) |
| Durchmesser | Flansch: 490 mm, Rohr: 160 mm |
| Gewicht | 1,28 kg |
Verpackung
| Kartonmenge | 1 Stück |
| Palettenmenge | 10 Stück |
| Verpackungsgewicht | 1,28 kg |
