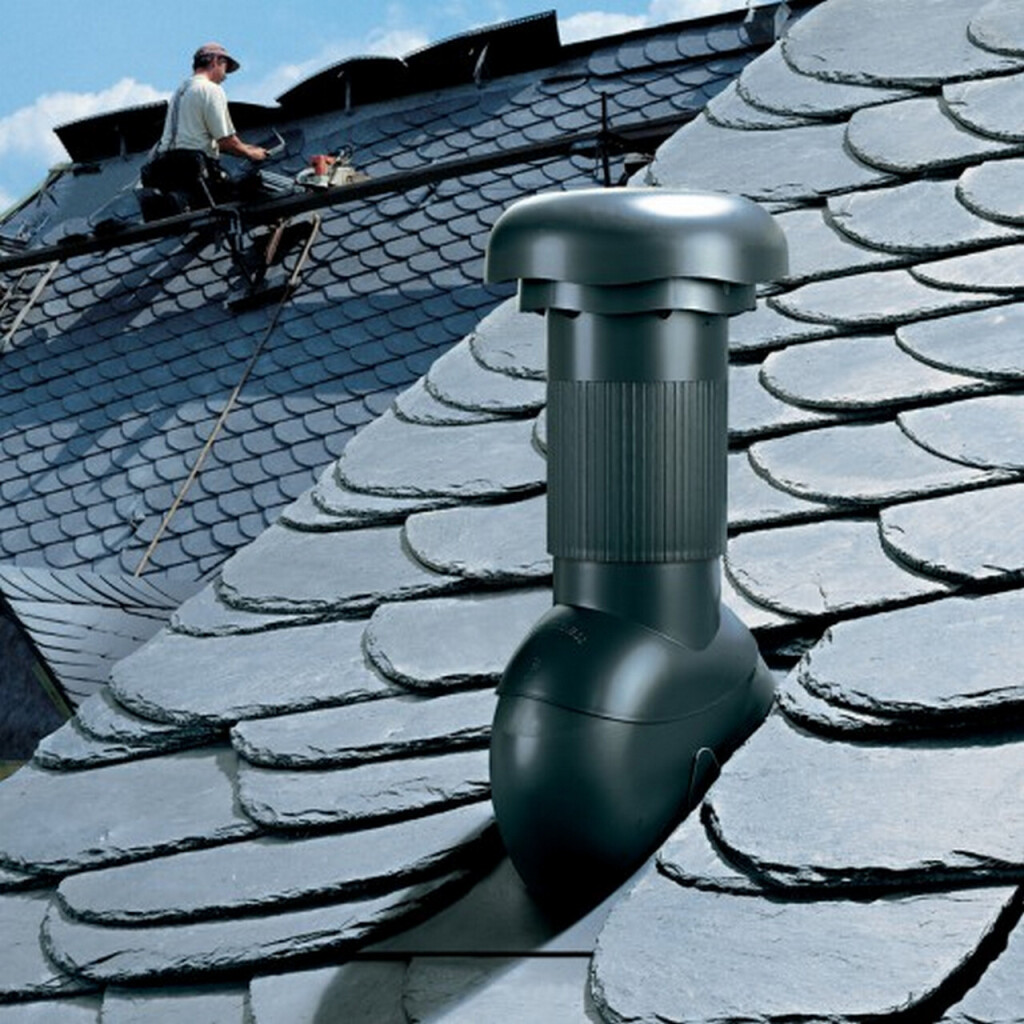

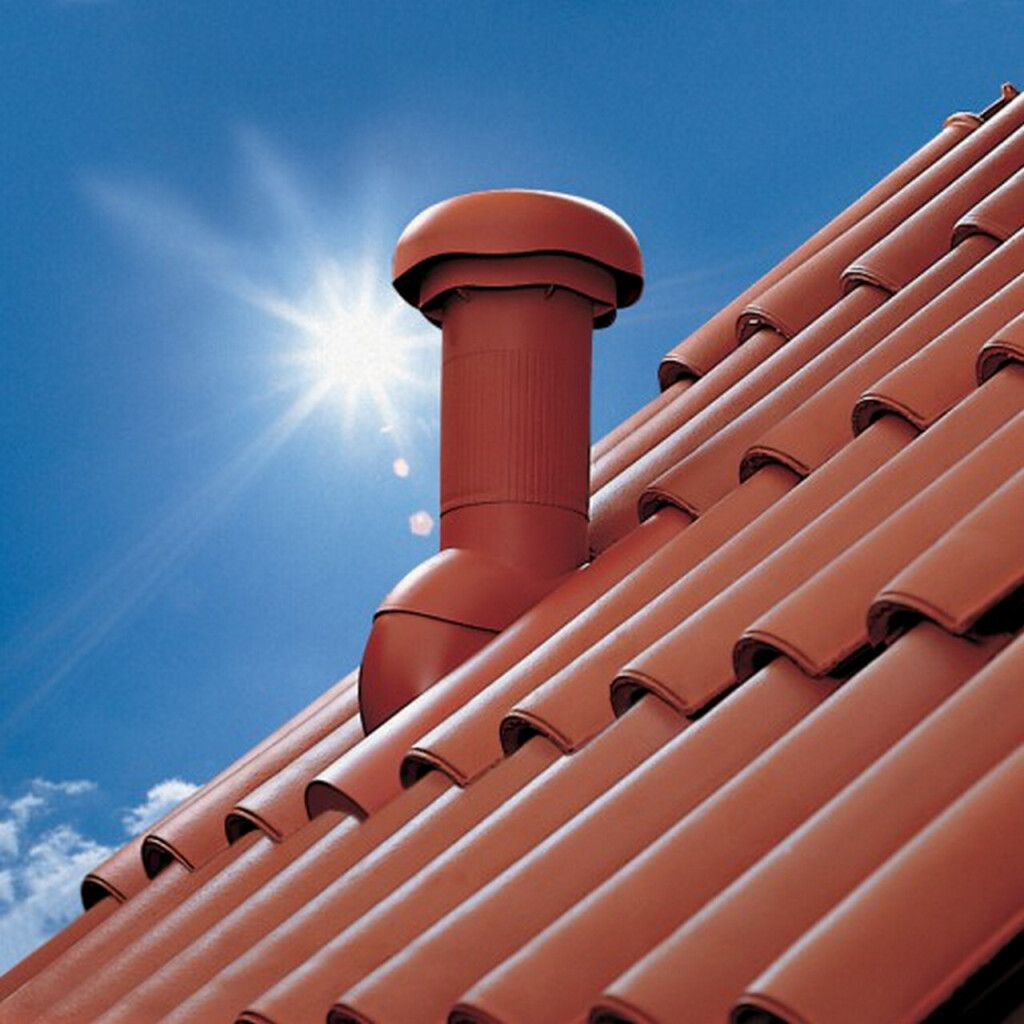

Venduct Be-/Entlüfterrohr lang

Artikelnummer:

Das aerodynamisch gestaltete Be-/Entlüfterrohr lang verfügt über eine sichere Kondensatabführung und eignet sich für die motorische Entlüftung in Küche und Bad sowie für die Abwasserrohrbelüftung (Letzteres nur bei DN 110).

Hohe Abluftleistung durch Reduktion von Verwirbelungen
Sichere Kondensatabführung mittels Kondensatrinne
Abnehmbare Wetterhaube gemäß DIN 1986-100
Einfache und schnelle Montage
Mit konischem Unterrohr zum Anschluss an DN 125 Leitungen erhältlich

Zum Produktvideo

Produktbeschreibung

Die aerodynamisch optimierten Venduct Be-/Entlüfterrohre lang reduzieren Verwirbelungen auf ein Minimum und stellen eine effektive Abluftleistung sicher. Dank ihrer hervorragenden Lüftungseigenschaften sind die Be-/Entlüfterrohre lang, insbesondere für motorische Raumentlüftungen geeignet, können aber auch zur Abwasserrohrbelüftung eingesetzt werden. Speziell für diese Anwendung als Abwasserrohrbelüftung besitzt die Varianten DN 110 einen Schraubdeckel in der Wetterkappe, der ganz einfach per Hand demontiert werden kann, damit das Lüfterrohr entsprechend der Norm nach oben offen bleibt. Die Variante DN 125 wurde speziell für die motorische Entlüftung in Küche und Bad entwickelt, wobei die Wetterhaube abgenommen werden kann. Zusätzlich steht eine Variante DN 110 mit konischem Unterrohr zur Verfügung. Damit können Anschlüsse an DN 125 Leitungen auch in Verbindung mit dem breiten Spektrum an passgenauen Grundplatten DN 110 realisiert werden. Bei allen drei Venduct Be- und Entlüfterrohren lang kann anfallendes Kondensat mittels einer Kondensatrinne sicher auf die Außenseite oberhalb der Dacheindeckung abgeführt werden.

Anwendung

Zur motorischen Entlüftung in Küche und Bad
Zur Abwasserrohrbelüftung (Schraubdeckel wird abgenommen)
Beliebig mit allen Venduct Grundplatten DN 110 kombinierbar
Für Dachneigungen von ca. 20° - 50° (Lüfterrohre DN 110), für Dachneigungen 16° - 45° (Lüfterrohr DN 125)

Verlegehinweis

Zur Abwasserrohrbelüftung nach DIN 1986-100 ist der Deckel per Schraubbewegung zu demontieren.
Im Winter kann es durch Austreten von Kondensat zu Eisbildung kommen.
Unkontrolliertes Abrutschen kann durch geeignete Sicherungsmaßnahmen (z.B. Schneefangsysteme) vermieden werden.

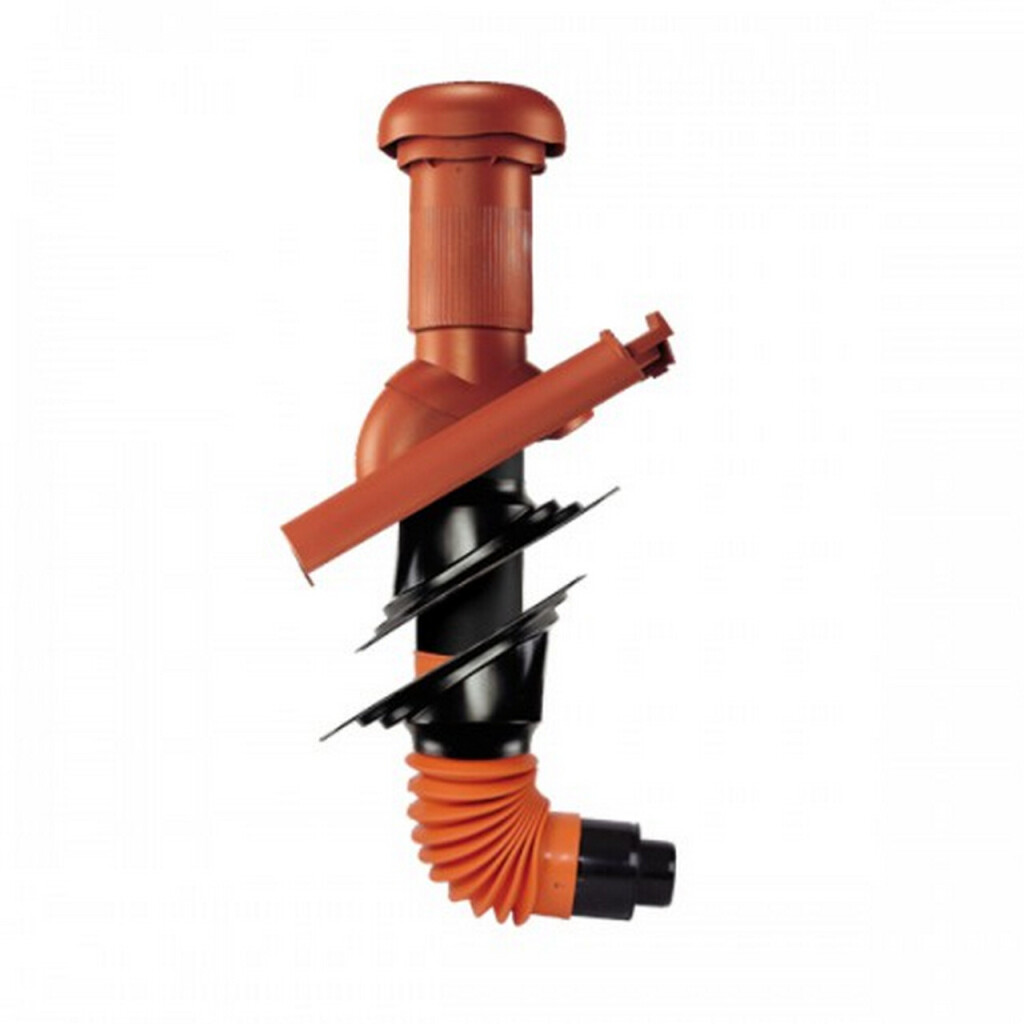

Leitungsanschluss mit Venduct flexiblem Anschlussschlauch erforderlich.
Die Angaben im Technischen Datenblatt sowie die Verarbeitungshinweise auf kloeber.de sind zu beachten.

Technische Daten

Material	ASA/ABS (Modellabhängig)
Material Beschreibung	Versprödungsfreier, UV-unempfindlicher Spezial-Kunststoff
Farbe	rot
Mindestdachneigung	20° (KE3035 Wellplatte 10°)
Maximale Dachneigung	50° (KE3035 Wellplatte 40°)
Temperaturbeständigkeit	-20 °C bis +80 °C
Beständigkeit	verrottungsstabil, witterungs-, frost- und alterungsbeständig
Gesamtdruckverlust	48,07 [Pa] (bei Luftstrom 60 l/s )
Lüftungsquerschnitt	78,5 cm²
Brandverhalten	E-Klasse (EN 13501-1)
UV-Beständigkeit, DIN EN 1253-1	Bestanden

Eigenschaften

Artikel-Nr	KE8009-3-0100
Dachtyp	Steildach
Kategorie	Funktionsteile zur Be-/Entlüftung
Produktfamilie	Venduct DN 110
Höhe	415 mm (Oberrohr)
Durchmesser	110 mm
Gewicht	0,90 kg
