Flavent Dachablauf senkrecht
Artikelnummer:
Der Dachablauf senkrecht ist für zwei Anwendungen geeignet: als einteiliger Dachablauf für Kaltdächer oder durch Kombination mit sich selbst als Aufstockelement für einen zweiteiligen Dachablauf für Warmdächer.
- Schlanke Geometrie reduziert Kernbohrdurchmesser
- Universeller Einsatz für alle Abdichtungen mit Bitumen- und PVC-Bahnen
- Einsetzbar für alle Dämmstoffdicken in Verbindung mit den passgenauen Dämmpaket-Rohrverlängerungen
- Modular einsetzbar im Flavent Programm
Produktbeschreibung

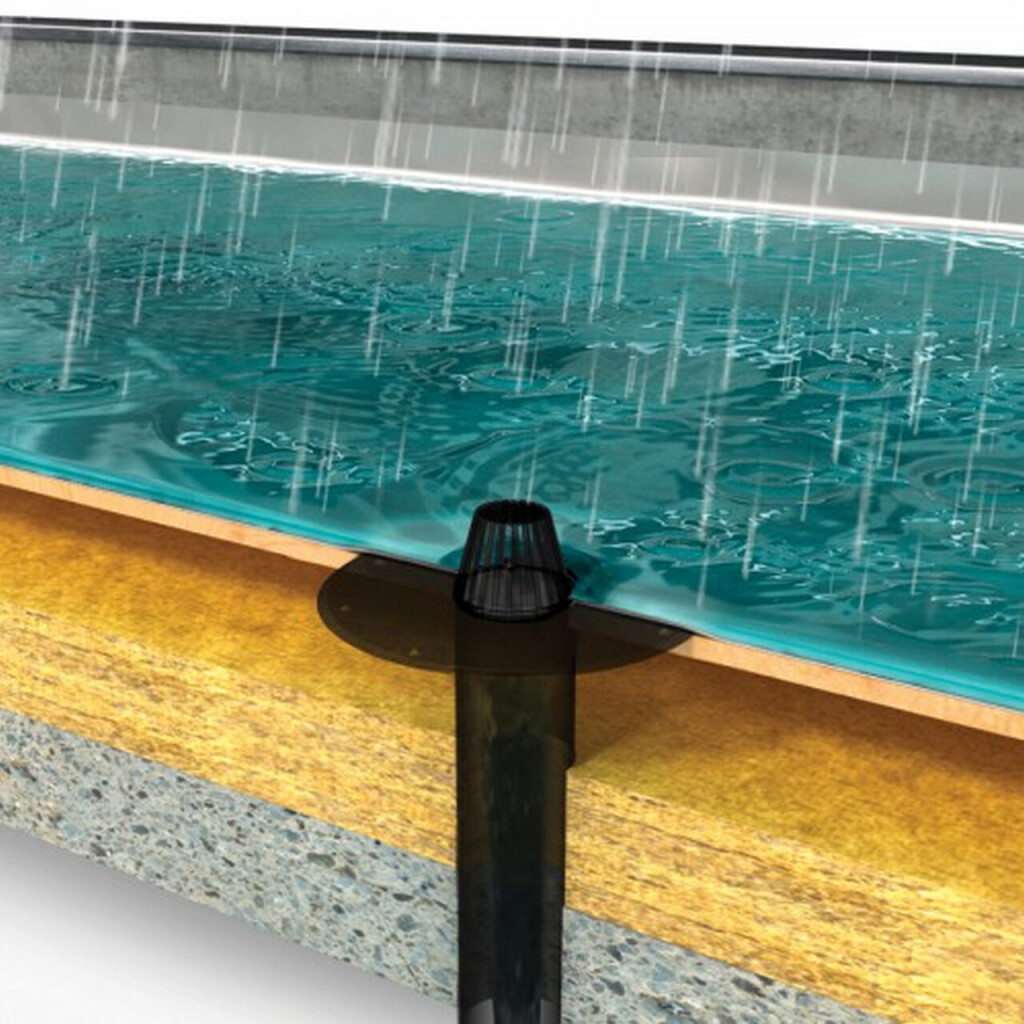

Die bewährten Flavent Dachabläufe senkrecht ungedämmt sind die wirtschaftliche Lösung zur Flachdachentwässerung. Sie sind einteilig für belüftete Flachdächer oder können mit sich selbst als Aufstockelement kombiniert werden für unbelüftete Flachdächer als zweiteilige Variante. Dadurch werden weniger Artikel benötigt und die Lagerhaltung optimiert. Wahlweise mit Hart-PVC Flansch (kompatibel mit Bitumen- oder PVC-Abdichtungsbahnen bzw. Flüssigkunststoff) oder mit vorkonfektionierter Bitumenmanschette. Der Laubfang ist separat zu bestellen.
Anwendung
- Zur Freispiegelentwässerung (innenliegend)
- Als einteiliger Ablauf durch Kombination mit einem Laubfang für Kaltdächer

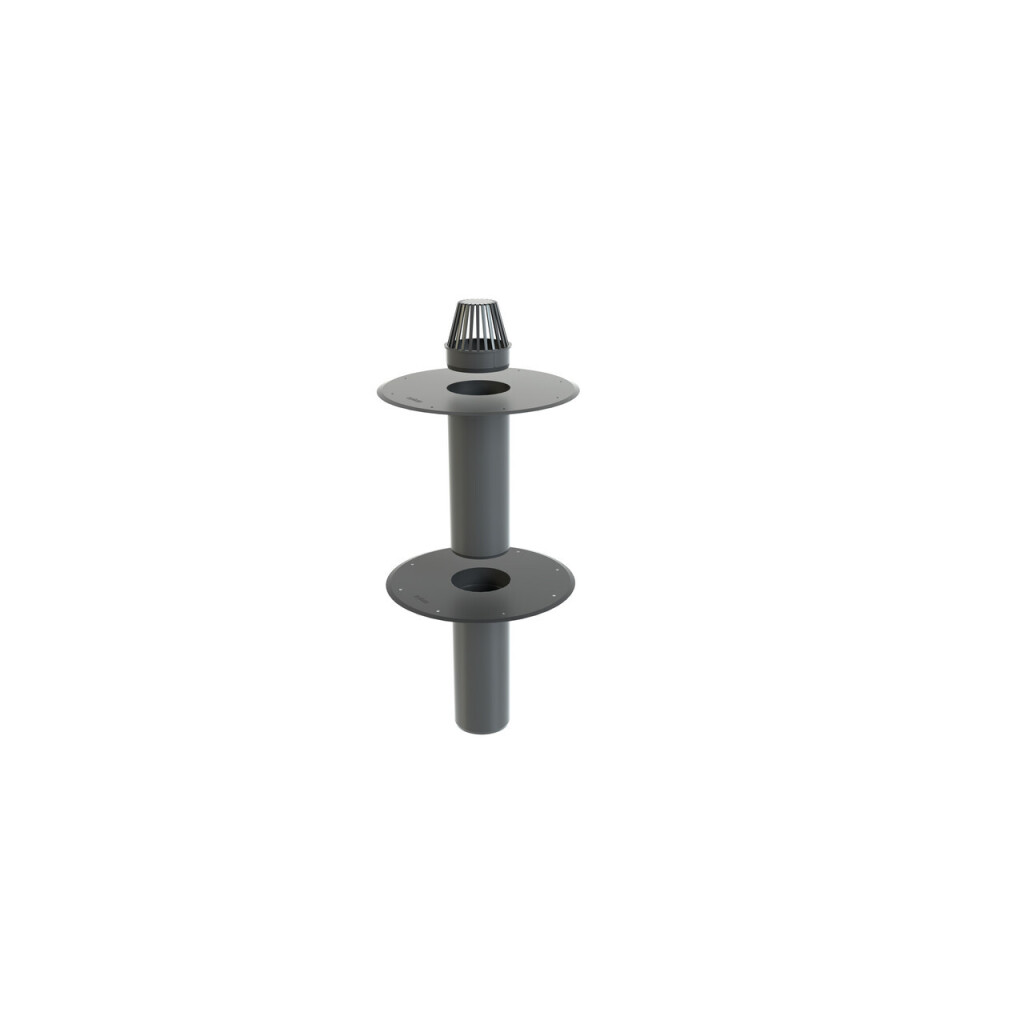

- Als zweiteiliger Ablauf durch Kombination von zwei Abläufen mit einem Laubfang für Warmdächer
Verlegehinweis
- Zum Schutz der Durchdringung ist die Flächenbahn entsprechend den Vorgaben des Bahnenherstellers gegen horizontale Kräfte zu befestigen.
- Zweiteilige Aufbauten und Dämmpaket-Rohrverlängerungen sind mit Tangit PVC-Verbundklebstoff wasserdicht zu verkleben.
- Bei Anschlussflächen / Flanschen muss die Einklebefläche frei von Fett, Verunreinigungen und Feuchtigkeit sein.
- Bei folgenden Dämmstoffdicken ist eine Rohrverlängerung notwendig: > 215mm (DN 50, DN 75), > 265mm (DN 110, DN 125), > 350mm (DN 160).
- Mindestkernbohrmaß Bauteilaußendurchmesser (= Nennweite Rohr) + 20 mm.
- Die Montage- und Verarbeitungshinweise in der Verlegeanleitung Flavent Flachdachdurchgänge sind zwingend zu beachten.
Technische Daten
| Brandverhalten | EN 13501-1: E-Klasse |
| UV-Beständigkeit, DIN EN 1253-1 | Bestanden |
| Temperaturbeständigkeit | -40 °C bis +80 °C |
| Beständigkeit | verrottungsstabil, witterungs-, frost- und alterungsbeständig |
Eigenschaften
| Artikel-Nr | KF6580 |
| Material | Hart-PVC-U |
| Material Beschreibung | Versprödungsfreier Spezial-Kunststoff |
| Farbe | schwarz |
| Dachtyp | Flachdach |
| Kategorie | senkrechte Abläufe / Unterteile |
| Produktfamilie | Flavent |
| Länge | 250 mm (Unterrohr bis Flansch) |
| Durchmesser | Flansch: 285 mm, Rohr: 50 mm |
| Kernbohrung | 70 mm |
| Ablaufleistung, DIN EN 1253 | 1,20 l/s bei 35 mm |
| Gewicht | 0,44 kg |
| Dämmstoffdicke | 40 - 215 mm |
Verpackung
| Kartonmenge | 10 Stück |
| Palettenmenge | 80 Stück |
| Gewicht | 4,37 kg |
