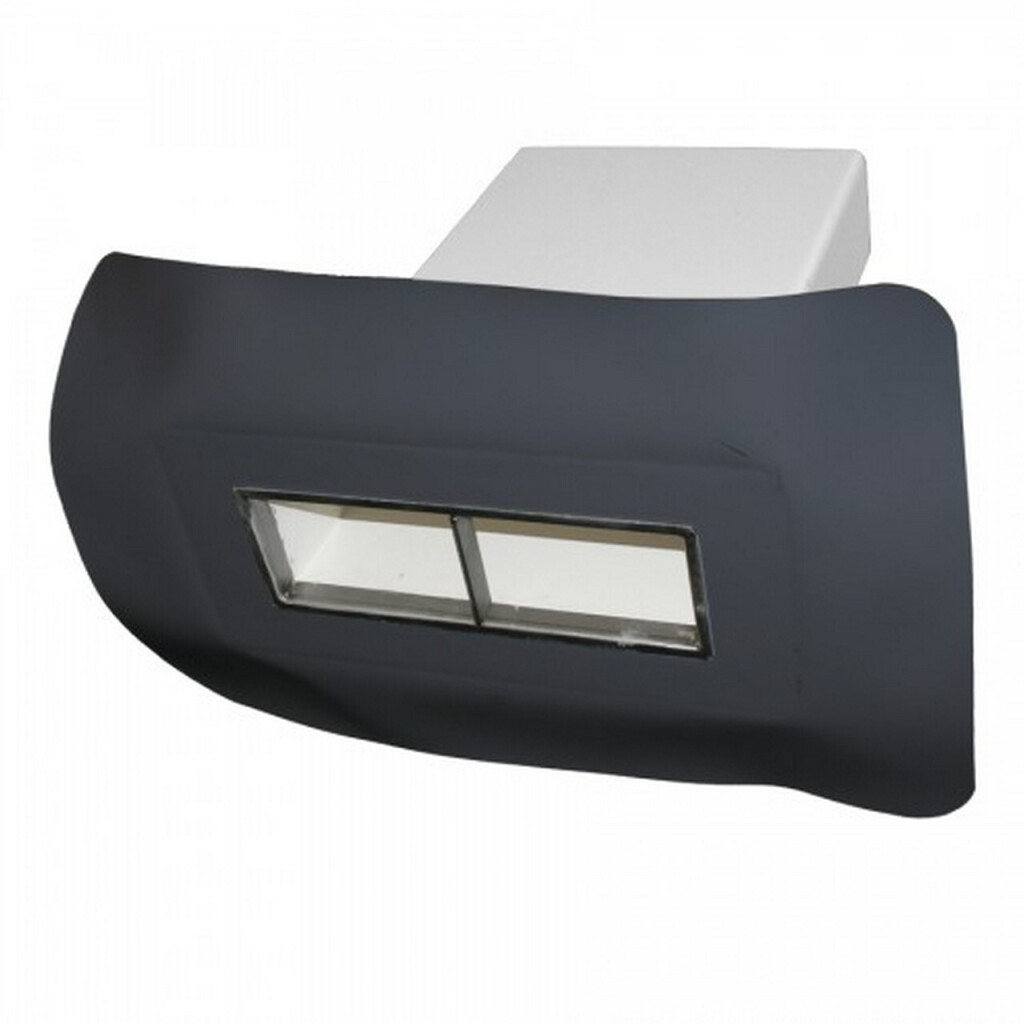

Flavent Wasserspeier als Notüberlauf eckig
Artikelnummer:
Der rechteckige Wasserspeier mit großem Einlaufbereich für höhere Ablaufleistung dient zur Notentwässerung bei Starkregen durch die Attika.
- Vielfältige Einsatzmöglichkeiten z.B. bei Dächern, Balkonen und Terrassen
- Sichere und einfache Montage mit vorgefertigten Original-Manschetten ohne unterseitige Vlieskaschierung
- Höhere Ablaufleistung für erhöhte Anforderungen
- Variabler Einbau entsprechend der geforderten Anstauhöhe der Hauptentwässerung
Produktbeschreibung
Flavent Notüberläufe eckig schützen das Flachdach vor Starkregen und Überflutung. Notüberläufe müssen zusätzlich zu den geplanten Dachabläufen eingebaut werden, um die statistisch ermittelte Jahrhundertregenspende bewältigen zu können. Die Produkte sind mit Bitumenmanschette oder vorkonfektionierter Kunststoff-Manschette nach Wahl in verschiedenen Durchmessern erhältlich. Durch den im Vergleich zu den Notüberläufen rund größeren Einlaufbereich ermöglichen die Rechteckspeier ein deutlich höhere Ablaufleistung.
Um die passende Kunststoffmanschette zu finden, steht Ihnen unser Flavent Konfigurator zur Verfügung. Sobald Sie Ihre Auswahl getroffen haben, wird Ihnen die entsprechende Artikelnummer angezeigt.
Anwendung
- Notentwässerung durch die Attika
- Notüberläufe müssen zusätzlich zu den geplanten Dachabläufen eingebaut werden
- Notabläufe dürfen nicht über das vorhandene Leitungssystem entwässert werden
Verlegehinweis
- Zum Schutz der Durchdringung ist die Flächenbahn entsprechend den Vorgaben des Bahnenherstellers gegen horizontale Kräfte zu befestigen.
- Die Flächenbahn der Dachabdichtung kann unterhalb der vliesfreien Anschlussmanschette verlegt werden.
- Bauteilaußendurchmesser 300 x 100 mm, min. Kernbohrmaß: Bauteilaußendurchmesser + 20 mm.
- Die Montage- und Verarbeitungshinweise in der Verlegeanleitung Flavent Flachdachdurchgänge sind zwingend zu beachten.
Technische Daten
| Brandverhalten | EN 13501-1: E-Klasse |
| UV-Beständigkeit, DIN EN 1253-1 | Bestanden |
| Temperaturbeständigkeit | -40 °C bis +80 °C |
| Beständigkeit | verrottungsstabil, witterungs-, frost- und alterungsbeständig |
| Bitumen-Manschette | 500 x 500 mm |
Eigenschaften
| Artikel-Nr | KF6561 |
| Material | Hart-PVC-U |
| Material Beschreibung | Versprödungsfreier Spezial-Kunststoff |
| Farbe | weiß |
| Dachtyp | Flachdach |
| Kategorie | Wasserspeier als Notüberlauf |
| Produktfamilie | Flavent |
| Maße | Rechteckrohr: 300 x 100 mm, Länge: 500 mm |
| Öffnungsmaß Durchbruch | 320 x 120 mm |
| Flansch | 180 mm (H) x 400 mm (B) |
| Ablaufleistung Notüberlauf, DIN EN 1253 | 5,40 l/s bei 45 mm |
| Gewicht | 4,50 kg |
Verpackung
| Kartonmenge | 5 Stück |
| Palettenmenge | 24 Stück |
| Verpackungsgewicht | 22,50 kg |
